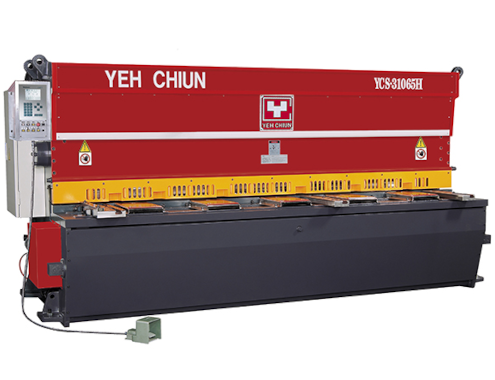

CNC多軸直截式油壓剪床YCS-H系列

YCS-HD 型式
https://www.yehchiun.com/web/image/product.template/23/image_1920?unique=07d629f

後規馬達 伺服馬達
速度：可設定
精度：+ / - 0.1 mm
後規行程：800 mm
圖號：1-100
段別：1-25
裁斷長度：0.1-9.9M
計數：1-9999
刀間隙：Automatically adjust

    此組合不存在。

    1. 剪切仰角：輸入板厚及材質後即自動調整。
    2. 刀間隙：輸入板厚值即自動調整。
    3. 刀行程：輸入裁切長度，電腦自動決定下刀行程。
    4. 四種材料：一般鋼板、不鏽鋼板、銅板、鋁板，板厚皆可從電腦設定0.1?99.9mm。
    5. 記憶容量：100組程式，每個程式最大25工步，每工步可重複9999次。
    6. 自動感應板材材質，厚薄板由電腦自動選擇增壓或刀刃的仰角，做最適當的剪切，確保剪切板件不變形。
    1. 直截式油壓剪床採可控制液壓迴路系統，經由油壓缸自動調整刀刃仰角，板厚壓力刀隙調整，剪切板件不變形，切斷面平整精準。
    2. 本機經由電腦控制輸入板厚值後以安全不超負荷自動調整壓板缸及液壓缸出力，並做最適當剪切。
    3. 機構及剪刀座採用鋼板一體，主結構經退火處理，完全消除內應力，控制都集中在機械前面，操作簡便。
    4. 具有過負荷安全裝置，確保機台及操作人員的安全。
    5. 後規由伺服馬達驅動，精密滾珠導柱螺桿傳動，尺寸定位精準。
    6. 後規直線滑軌懸吊式精密導槽座。
    7. 具原點測試功能。
    8. 具後規尺寸簡易校正系統。
    9. 剪切厚板時具有避料預退功能。
    10. 本機在任何高伏電磁環境下亦不影響電腦操作。

    ※自動後扶料架支撐系統可做超長剪切，具有防刮傷裝置。快速配合扶、降動作，亦能使剪切長板件尺寸時，更平整、準確。(特別附件))

    • CNC/DAC-360S控制系統
    • NC/YCS-HA Type控制系統
    • 靠邊尺1400mm
    • 前支架1400mm
    • 前定規固定器
    • 省力滾珠工作台
    • 燈光投影線裝置
    • 安全護手裝置
    • 防刮傷押板缸裝置
    • 保養、操作手冊
    • 保養工具（箱）
    1. 2D graphical touch screen.
    2. 3D visualization in simulation and production.
    3. 17" color LCD display. (TFT)
    4. Standard Windows functions. User specific applications support.
    5. USB keyboard, mouse and flash memory drive.
    6. Emergency stop device.
    7. German HOERBIGER hydraulic circuit.
    8. Equipped with European optical scales.
    9. Precision ball screw lead, linear slide way and AC servo motor for X axis.
    10. Bearing-type guideway system.


    靠邊直角前規尺及前規定位器

    規格

    CNC/YCS-H 系列/ YCS-HD 型式
    NC/YCS-H 系列/ YCS-HA 型式

    本公司不斷研究改進，若規格有任何更改，恕不另行通知。

    型式
    (Model)
    YCS-HA
    YCS-HD

    剪切長度
    (mm)

    最大板厚
    (一般鋼材)
    ( SS400 )
    (mm)

    		不鏽鋼
    板厚
    ( SUS304 )
    (mm)

    		喉深
    (mm)
    		最大斜角
    (一般鋼材)
    (SS400)
    		最小斜角

    		每分剪次
    		押板缸
    （支數）
    		主機馬力
    (HP)​
    		後規行程
    (mm)
    YCS-15045H
    		1550
    		4.5
    		3.0
    		100
    		2°
    		1°
    		27-35
    		9
    		10
    		800
    YCS-20045H
    		2000
    		4.5
    		3.0
    		100
    		2°
    		1°
    		26-34
    		11
    		10
    		800
    YCS-25045H
    		2500
    		4.5
    		3.0
    		100
    		2°
    		1°
    		25-33
    		13
    		10
    		 800
    YCS-31045H
    		3100
    		4.5
    		3.0
    		100
    		2°
    		1°
    		24-32
    		16
    		15
    		800
    YCS-41045H
    		4100
    		4.5
    		3.0
    		100
    		2°
    		1°
    		17-25
    		21
    		15
    		800
    YCS-61045H
    		6100
    		4.5
    		3.0
    		100
    		2°
    		1°
    		11-19
    		30
    		20
    		800
    YCS-15065H
    		1550
    		6.5
    		4.0
    		100
    		2°
    		1°
    		26-34
    		9
    		15
    		 800
    YCS-20065H
    		2000
    		6.5
    		4.0
    		100
    		2°
    		1°
    		25-33
    		11
    		15
    		800
    YCS-25065H
    		2500
    		6.5
    		4.0
    		100
    		2°
    		1°
    		24-32
    		13
    		15
    		800
    YCS-31065H
    		3100
    		6.5
    		4.0
    		100
    		2°
    		1°
    		21-29
    		16
    		20
    		800
    YCS-41065H
    		4100
    		6.5
    		4.0
    		100
    		2°
    		1°
    		15-23
    		21
    		25
    		800
    YCS-61065H
    		6100
    		6.5
    		4.0
    		100
    		2°
    		1°
    		11-19
    		30
    		30
    		800
    YCS-25080H
    		2500
    		8.0
    		5.0
    		100
    		2° 30'
    		1°
    		18-26
    		13
    		25
    		800
    YCS-31080H
    		3100
    		8.0
    		5.0
    		100
    		2° 30'
    		1°
    		15-23
    		16
    		25
    		800
    YCS-41080H
    		4100
    		8.0
    		5.0
    		100
    		2° 30'
    		1°
    		12-20
    		21
    		30
    		800
    YCS-61080H
    		 6100
    		8.0
    		5.0
    		100
    		2° 30'
    		1°
    		7-15
    		30
    		40
    		800
    YCS-150100H
    		1550
    		10
    		6.5
    		100
    		2° 30'
    		1°
    		22-30
    		9
    		30
    		800
    YCS-250100H
    		2500
    		10
    		6.5
    		100
    		2° 30'
    		1°
    		18-26
    		13
    		 30
    		800
    YCS-310100H
    		3100
    		10
    		6.5
    		100
    		2° 30'
    		1°
    		15-23
    		16
    		30
    		800
    YCS-410100H
    		4100
    		10
    		6.5
    		100
    		2° 30'
    		1°
    		12-20
    		21
    		40
    		800
    YCS-610100H
    		6100
    		10
    		6.5
    		 100
    		2° 30'
    		1°
    		7-15
    		30
    		50
    		800
    YCS-250130H
    		2500
    		13
    		8.5
    		100
    		2° 30'
    		1°
    		15-21
    		13
    		40
    		800
    YCS-310130H
    		3100
    		13
    		8.5
    		100
    		2° 30'
    		1°
    		13-19
    		16
    		40
    		 800
     YCS-410130H
    		4100
    		13
    		8.5
    		100
    		2° 30'
    		1°
    		10-16
    		21
    		50
    		800
    YCS-610130H
    		6100
    		13
    		8.5
    		100
    		2° 30'
    		1°
    		7-13
    		30
    		75
    		800
    YCS-250160H
    		2500
    		16
    		10.5
    		100
    		2° 30'
    		1°
    		11-17
    		13
    		50
    		800
    YCS-310160H
    		3100
    		16
    		10.5
    		100
    		2° 30'
    		1°
    		9-15
    		16
    		50
    		800
    YCS-410160H
    		4100
    		16
    		10.5
    		100
    		2° 30'
    		1°
    		7-13
    		21
    		50
    		800
    YCS-610160H
    		6100
    		16
    		10.5
    		100
    		2° 30'
    		1°
    		3-9
    		30
    		75
    		 800
    YCS-250200H
    		2500
    		20
    		13
    		100
    		2° 30'
    		1°
    		10-16
    		13
    		100
    		800
    YCS-310200H
    		3100
    		20
    		13
    		100
    		2° 30'
    		1°
    		8-14
    		16
    		100
    		800
    YCS-410200H
    		4100
    		20
    		13
    		100
    		2° 30'
    		1°
    		6-12
    		21
    		100
    		800
    YCS-610200H
    		6100
    		20
    		13
    		100
    		2° 30'
    		1°
    		2-8
    		30
    		125
    		800
    YCS-200250H
    		2000
    		25
    		16.5
    		100
    		2° 30'
    		1°
    		11-17
    		10
    		100
    		800
    YCS-250250H
    		2500
    		25
    		16.5
    		100
    		2° 30'
    		1°
    		10-16
    		13
    		100
    		800
    YCS-310250H
    		3100
    		25
    		16.5
    		100
    		2° 30'
    		1°
    		8-13
    		16
    		125
    		 800
    YCS-410250H
    		4100
    		25
    		16.5
    		 100
    		2° 30'
    		1°
    		6-12
    		 21
    		125
    		800
    YCS-610250H
    		6100
    		25
    		16.5
    		100
    		2° 30'
    		1°
    		 2-8
    		30
    		125
    		800
