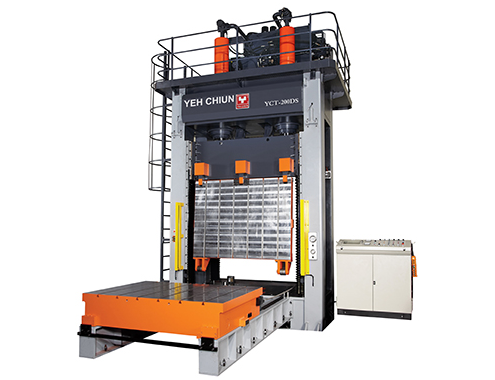

油壓合模機

YCT-DS系列

能力：50-500 Tons
工作台面積：1000x800 ~ 3600x2400 mm
行程：1000-2700 mm

特點

中座翻轉台盤自動翻轉180度系統。
氣動式中座上極限安全鎖。
中座翻轉台盤油壓固定鎖。
下工作台盤油壓定位鎖定系統。
下工作台盤自動集線裝置。
光學尺精密定位裝置。
自動控制，人機介面操作系統。
比例閥、壓力、流量系統。
比例電子閥精密合模系統。
滑道防塵伸縮式護罩。
中座滑道自動潤滑系統。

Press in and push out of shafts and sockets.
The bending and deep drawing of sheet metal.
Straighten, forming, shear and punching.
Compression testing.
Production of computer caninet and parts.
Office furniture components including drawer, rails.
High tech composite material press process.

Alphanumeric product naming.
Automatic bending sequences calculation and setting.
Multi-aspect programming, graphics programming, data programming and one page programming table.
Millimetres/Inches, KN/Ton and languages selection.
Programmable material properties and axes speed.
Bend sequences and real-scale tooling visualization while bending.
Computed functions include tooling safety zones, press force, crowning adjustment, developed length, axes position, operation modes and etc.
Step repeat up to 99 (maximum).
Error messaging system.
Hand-wheel movement of all axes.

規格

YCT-DS系列

本公司不斷研究改進，若規格有任何更改，恕不另行通知。

型式	加壓能力 (Ton)	上升能力 (Ton)	工作台面積 (mm)	最大開距 (mm)	行程 (mm)	反轉能力 (Ton)	反轉角度 (°)	移載能力 (Ton)	馬力 (HP)
YCT-50/75 DS	50/75	24	1000 x 800	1000	1000	2	90/180	4	10
YCT-100 DS	100	28	1300 x 1000	1200	1200	2.5	90/180	5	15
YCT-100 DS	100	32	1600 x 1200	1300	1300	3	90/180	6	15
YCT-150 DS	150	35	1600 x 1200	1500	1500	4	180	8	20
YCT-150 DS	150	38	1800 x 1300	1600	1600	5	180	11	25
YCT-200 DS	200	40	2000 x 1500	1700	1700	7	180	15	30
YCT-200 DS	200	45	2500 x 1500	2000	2000	10	180	20	30
YCT-300 DS	300	60	3000 x 2000	2500	2500	15	180	30	40
YCT-500 DS	500	80	3600 x 2400	2700	2700	20	180	40	50

配件

中座翻轉台盤油壓固定鎖(左)/氣動式中座上極限安全鎖(右)

人機介面操作系統

下工作台盤油壓定位鎖定系統
