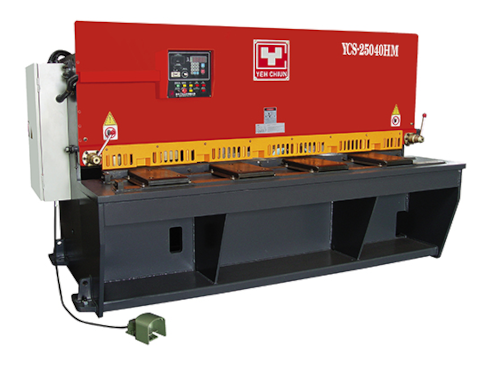

NC直截式油壓剪床YCS-H系列

YCS-HM 型式
https://www.yehchiun.com/web/image/product.template/25/image_1920?unique=dfe776d

後規馬達 剎車減速
速度：1420 RPM
減速比：10 : 1
精度：+ / - 0.1 mm
後規行程：800 mm
裁斷長度：0.1-9.9M
計數：9999

    此組合不存在。

    1. 靠邊尺1400mm
    2. 前支架1400mm
    3. 前定規固定器
    4. 省力滾珠工作台
    5. 燈光投影線裝置
    6. 安全護手裝置
    7. 防刮傷押板缸裝置
    8. 保養、操作手冊
    9. 保養工具（箱）
    1. 直截式油壓剪床利用同步油壓缸及上刀滑座直接固定機構原理，以上下垂直式動作剪切，切斷面平整、精準。
    2. 本機具特殊油壓控制裝置，以負荷的大小自動調整押板缸之壓力，可切剪自0.1mm的薄板至25mm的厚板。
    3. 採邏輯式油壓迴路系統，經由順序閥控制，無振動且噪音低，高速及長時間運轉，亦能保持正常油溫及油壓零件穩定性，維持機械正常運作。
    4. 機構及剪刀座採用鋼板一體，主結構經退火處理，完全消除內應力，控制都集中在機械前面，操作簡便。
    5. 具有過負荷安全裝置，確保機台及操作人員的安全。
    6. 刀座經特殊設計，刀間隙調整簡單，經手調或電腦控制均能確保切剪斷面的精度和機械之安全性。
    7. 後規由剎車馬達驅動，精密滾珠螺桿傳動，尺寸精準確實。
    8. 後規雙U懸吊式精密直線導槽座。
    9. 本機具有簡易校正誤差值系統。
    10. 本機厚板剪切時具有避料預退功能。
    11. 本機在任何高伏電磁環境下亦不影響電腦操作。

    ※ 自動後扶料架支撐系統可做超長剪切，具有防刮傷裝置。快速配合扶、降動作，亦能使剪切長板件尺寸時，更平整、準確。(特別附件)

    1. 2D graphical touch screen.
    2. 3D visualization in simulation and production.
    3. 17" color LCD display. (TFT)
    4. Standard Windows functions. User specific applications support.
    5. USB keyboard, mouse and flash memory drive.
    6. Emergency stop device.
    7. German HOERBIGER hydraulic circuit.
    8. Equipped with European optical scales.
    9. Precision ball screw lead, linear slide way and AC servo motor for X axis.
    10. Bearing-type guideway system.
    1. Alphanumeric product naming.
    2. Automatic bending sequences calculation and setting.
    3. Multi-aspect programming, graphics programming, data programming and one page programming table.
    4. Millimetres/Inches, KN/Ton and languages selection.
    5. Programmable material properties and axes speed.
    6. Bend sequences and real-scale tooling visualization while bending.
    7. Computed functions include tooling safety zones, press force, crowning adjustment, developed length, axes position, operation modes and etc.
    8. Step repeat up to 99 (maximum).
    9. Error messaging system.
    10. Hand-wheel movement of all axes.


    手動剪刀間隙調整裝置

    安全護手裝置

    規格

    YCS-S 系列/ YCS-SM 型式

    本公司不斷研究改進，若規格有任何更改，恕不另行通知。

    型式
    YCS-HM

    剪切長度
    (mm)

    最大板厚
    (一般鋼材)
    ( SS400 )
    (mm)

    		不鏽鋼
    板厚
    ( SUS304 )
    (mm)

    		喉深
    (mm)
    		最大斜角
    (一般鋼材)
    (SS400)
    		每分剪次
    		押板缸
    （支數）
    		主機馬力
    (HP)​
    		後規行程
    (mm)
    YCS-15045H
    		1550
    		4.5
    		3.0
    		100
    		2°
    		27-35
    		9
    		10
    		800
    YCS-20045H
    		2000
    		4.5
    		3.0
    		100
    		2°
    		26-34
    		11
    		10
    		800
    YCS-25045H
    		2500
    		4.5
    		3.0
    		100
    		2°
    		25-33
    		13
    		10
    		 800
    YCS-31045H
    		3100
    		4.5
    		3.0
    		100
    		2°
    		24-32
    		16
    		15
    		800
    YCS-41045H
    		4100
    		4.5
    		3.0
    		100
    		2°
    		17-25
    		21
    		15
    		800
    YCS-61045H
    		6100
    		4.5
    		3.0
    		100
    		2°
    		11-17
    		30
    		20
    		800
    YCS-15065H
    		1550
    		6.5
    		4.0
    		100
    		2°
    		26-34
    		9
    		15
    		 800
    YCS-20065H
    		2000
    		6.5
    		4.0
    		100
    		2°
    		25-33
    		11
    		15
    		800
    YCS-25065H
    		2500
    		6.5
    		4.0
    		100
    		2°
    		24-32
    		13
    		20
    		800
    YCS-31065H
    		3100
    		6.5
    		4.0
    		100
    		2°
    		21-29
    		16
    		20
    		800
    YCS-41065H
    		4100
    		6.5
    		4.0
    		100
    		2°
    		15-23
    		21
    		25
    		800
    YCS-61065H
    		6100
    		6.5
    		4.0
    		100
    		2°
    		11-19
    		30
    		30
    		800
    YCS-25080H
    		2500
    		8.0
    		5.0
    		100
    		2° 30'
    		18-26
    		13
    		25
    		800
    YCS-31080H
    		3100
    		8.0
    		5.0
    		100
    		2° 30'
    		15-23
    		16
    		25
    		800
    YCS-41080H
    		4100
    		8.0
    		5.0
    		100
    		2° 30'
    		12-20
    		21
    		30
    		800
    YCS-61080H
    		 6100
    		8.0
    		5.0
    		100
    		2° 30'
    		7-15
    		30
    		40
    		800
    YCS-150100H
    		1550
    		10
    		6.5
    		100
    		2° 30'
    		22-30
    		13
    		30
    		800
    YCS-250100H
    		2500
    		10
    		6.5
    		100
    		2° 30'
    		18-26
    		16
    		 30
    		800
    YCS-310100H
    		3100
    		10
    		6.5
    		100
    		2° 30'
    		15-23
    		21
    		30
    		800
    YCS-410100H
    		4100
    		10
    		6.5
    		100
    		2° 30'
    		12-20
    		30
    		40
    		800
    YCS-610100H
    		6100
    		10
    		6.5
    		 100
    		2° 30'
    		7-15
    		30
    		50
    		800
    YCS-250130H
    		2500
    		13
    		8.5
    		100
    		2° 30'
    		15-21
    		13
    		40
    		800
    YCS-310130H
    		3100
    		13
    		8.5
    		100
    		2° 30'
    		13-19
    		16
    		40
    		 800
     YCS-410130H
    		4100
    		13
    		8.5
    		100
    		2° 30'
    		10-16
    		21
    		50
    		800
    YCS-610130H
    		6100
    		13
    		8.5
    		100
    		2° 30'
    		7-136
    		30
    		75
    		800
